GZX-GF-II数显式鼓风干燥箱使用说明书

浏览次数：1159            发布日期：2008-06-30            作者：admin

一、用途

GZX-GF-II数显式鼓风干燥箱供化验室和科学研究等单位作烘焙、熔腊、灭菌之用。



二、结构特点

本干燥箱是采用对流通风式结构，冷空气自底部进风孔进入，热空气自顶部风顶逸出。冷空气经底部加热器加热后，一面直接经底板小孔进入室内，一面经内室左侧花板孔进入内室。由于电动鼓风机促使室内热空气机械对流。使室内温度均匀性较非鼓风式干燥箱更为均匀。

箱体外壳采用薄钢板焊接而成，隔热层充填保温材料，以保持箱体有良好的效能，外部喷漆工艺，装饰零件美观，不易生锈。

培养箱外门为薄钢板。采用双层玻璃观察窗，便于直观地观察试验情况，拉手与锁紧装置一体化，铰链装置，启闭灵活，外门与箱门框用硅橡胶密合，防止热气外逸电器零件均装于箱体左侧空间内、便于检修和调换。加热器分四组，使用选温开关可根据加热速度及使用温度合理选用档次，且温冲小。

温度控制采用数显式控温仪，控温精度高，温度波动小，由于温度数显直观，便于监视和阅读。特别在光线较暗的场所更显得清晰可见。电路控制部分采用可控硅元件组成的无触点开关。动作灵敏。运行可靠。



三、主要技术指标

序号	技术指标	数显式	备注
1	控温范围	0-300℃
2	温度波动	≤±1℃
3	温度均匀性允差	不大于最高温度的±2.5%
4	显示和给定分辨率	1℃
5	显示和给定精度	±2℃
6	工作电源	交流220V 50Hz
	噪声	≤60dB

注：当室温高于控温范围下限值时使用温度为室温+5-300℃



四、使用方法

1、  当物体放进箱内后、将外门关上、并将箱顶上的内顶活门适当旋开。

2、  接通电源，开启选温开关。档次选用一般为使用温度为100℃以下开一档100℃以上开二档，150℃以上开三档，200℃以上开四档，达到使用温度后开一档或二档。

3、  开启鼓风开关，鼓风机工作。

4、  温度设定，操作控温仪面板上的设定键，按控温仪说明书操作说明设定所需温度。

5、  仪器正常工作时，指示灯发光指示恒温或加热状态。

6、  控温仪详细使用说明及维护修理请阅控温仪说明书。



五、注意事项和维护修理

1、  此箱工作电压系交流220V，50Hz，使用前必须注意所用电源电压是否相符，使用时必须将电源插座接地极按规定有效接地。

2、  在通电使用时，切忌用手触及箱左侧空间的电器部分或用湿布揩抹及用水冲洗。检修时应将电源切断。

3、  电源线不可缠绕在金属物上，不可放置在高温或潮湿的地方，防止橡胶老化以致漏电。

4、  放置在箱内物品切勿过挤，必须留出空气自然对流的空间，使潮湿空气能在风顶上加速逸出。

5、  非必要时，不得打开温度控制仪，以防温度控制仪损坏

6、  本干燥箱无防爆装置，切勿放入易烯物品。

7、  每次使用完毕后，须将电源全部切断，经常保持箱内外清洁。

8、  当使用温度较高时，应注意小心烫伤。

9、  熔丝管装于箱体左侧空间内，调换时需打开边门，并必须切割电源。

经包装后的干燥箱，在遵守贮存和使用规则的条件下，自出厂之日起一年半(使用期一年)内，产品不能正常工作时，制造厂家应无偿地为用户更换或修理零件。



六、规格一览表

产品	外形尺寸mm			内室尺寸mm			搁板	额定	电源	净重/毛重	包装箱尺寸
代号	长	宽	高	长	宽	高		功率	插头		长	宽	高
101-0S-II	710	450	630	350	350	350	2	1600	10	40/60	860	560	820
101-1S-II	810	450	750	450	350	450	2	2400	16	55/85	960	560	940
101-2S-II	910	550	850	550	450	550	3	3000	16	80/115	1060	660	1040
101-3S-II	960	600	1050	600	500	750	3	4000	20	110/150	1110	710	1240

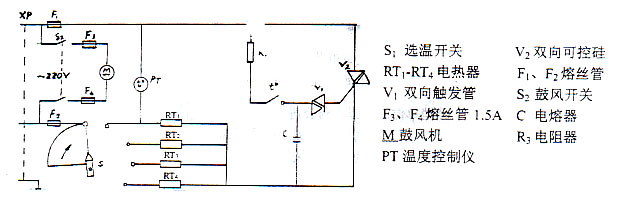

七、电气原理图



八、装箱单

序号	名称	类别	单位	数量
1	II型鼓风干燥箱(数显)	主机	台	1
2	使用说明书	文件	本	1
3	控温仪说明书		本	1
4	合格证		张	1
5	本装箱单		张	1
6	搁板	附件	志		按规格表规定数
