SX2-16系列(1600度)箱式电阻炉说明书

－、概述

本系列电阻炉均系周期作业式，以硅钼棒为加热元件，炉膛额定温度1600℃。供实验室、工矿企业、科研等单位作金属、陶瓷的烧结、熔解、分析等高温加热用。

本系列电阻炉需与KSY型温度控制器及双铂铹铑热电偶配套使用，由此进行电炉温度的测量、指示及自动控制。

二、主要技术数据

SX2-8-16

SX2-12-16

三、结构简介

本系列电阻炉外型均为长方形，炉壳系用薄钢板折边焊接制成。工作室为—由电熔刚玉制成的顶板、底版、侧板、后板砌筑而成的箱形炉膛，加热元件“U”形硅钼棒均匀垂挂于炉膛两侧。炉膛与卢壳之间用绝热性能良好的氧化铝泡沫砖、高铝泡沫砖、膨胀珍珠岩砖砌筑为保温层。

为了确保安全，在炉体顶部硅钼棒端部接线引出处装有接线防护罩。在炉口下端装有与炉门连锁的行程开关。当炉门开启时，电炉电源便自动切断，以保证操作安全。

电炉炉门由双臂支撑通过多级铰链固定于电炉面板上，炉门关闭是利用炉门手把的自重，通过杠杆作用将炉门紧贴于炉口，门钩扣住门扣，开启时只需把手把稍往上提脱钩后往外拉开，将炉门置于左侧即可。

为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉门内侧炉口处均安放有一块耐火材料制品的挡热板，送取工件时应先将此板取出。

在炉顶向炉膛开有热电偶孔并装有热电偶固定座，热电偶就从此孔插入炉膛。

四、外形尺寸图

五、电阻炉与温度控制器电气联接接线示意图

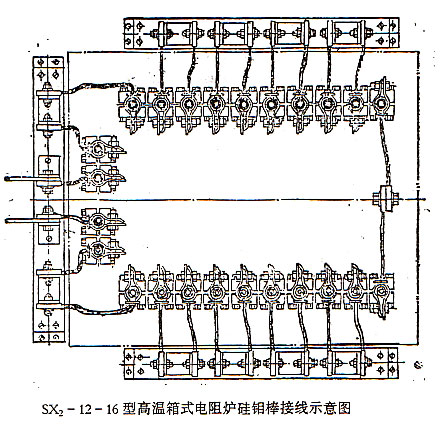

六、硅钼棒安装接线示意图

1、将炉顶砖上的异形砖抽出，硅钼棒上冷端中间的木块小心拆卸，然后，硅钼棒冷端伸进异形砖两孔内，冷端部露出65-75毫米将石棉固定轧头平放在异形砖上端部，固定硅钼棒。

2、将装有硅钼棒的异形砖装入炉顶的空挡中，并在轧头和异形砖之间用适量的耐火纤维填充。

3、用铝编织导线按硅钼棒接线示意图将硅钼棒与连接支架相连接。

SX2-8-16型高温箱式电阻炉硅钼棒连接示意图

七、安装与使用

1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响电子元件的正常工作。

2、拉开炉顶接线防护罩，按硅钼棒安装接线示意图安装硅钼棒及其附件，并进行接线，然后炉顶接线防护罩盖好。

3、将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隙用石棉绳填塞，然后旋紧螺帽固定。

4、拉开温度控制器后门，按“电阻炉与温度控制器电气联接接线示意图”及温度控制器后端接线板标注用导线连接电源、电炉、热电偶、炉门安全开关以及外接电阻。

连接电源时，相线和中心线不可接反，否则会影响温度控制器的正常工作，并有触电危险，在电源线的前极，需另安装开关，以便控制总电源。

   为保证安全操作，电炉、温度控制器外壳均须可靠接地。

5、旋动温度指示仪面部右下角螺针，将温度指示仪之设定指针调整至所需工作温度的位置。

6、检查各部接线正确无误后，便可通电升温。具体操作步骤参阅所配温度控制器使用说明书。

八、维护与注意事项

1、当电炉第一次使用或长期停用后再次使用，必须进行烘炉干燥。

烘炉温度与时间：室温——200℃    4小时       打开炉门进行

                   200℃——800℃   快速升温    关闭炉门

                   800℃——1000℃  3小时       定期打开炉门

2、硅钼棒加热元件的电阻随温度的上升而急剧增大。开始升温时，元件消耗很大的电流，因此此时应采用低电压。

3、电炉使用时，输入功率不得超过额定功率，炉温不得超过额定温度，以免损坏加热元件。并禁止向炉膛内直接灌注各种液体及溶解金属，经常消除炉膛内的铁屑、氧化物，以保证炉膛的清洁。

4、硅钼棒加热元件，不应该在400℃至700℃温度范围内使用，因为在此不利条件下，元件将会发生低温氧化致使元件损坏。

5、硅钼棒加热元件适宜在空气、中性气氛中使用，还原性气氛如氢气等会破坏保护层，氯和硫的蒸气对元件会有直接的损害。

6、定期检查电炉、温度控制器导电系统各连接部分的接触是否良好。

7、本系列电阻炉适用于下列工作条件：

   (1)室内使用；

    (2)海拔不超过1000米；

    (3)环境温度在+5—40℃范围内；

    (4)周围环境的相对湿度不超过85％。

   (5)炉子周围没有导电尘埃，爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体；

    (6)没有明显的振动和颠簸。

8、在用户遵守保管、使用、安装、运输规定的条件下，从我厂发货日期起在18个月内（其中使用期不超过12个月）产品因制造质量不良而发生损坏而不能正常工作时，我厂负责免费为用户修理或更换产品或零部件。

九、成套供应范围

1、本系列电阻炉产品成套供应范围如下：

2本系列电阻炉产品附带下列技术文件：

    （1）装箱单               1张

    （2）产品出厂合格证明书   1张

    （3）产品使用说明书       1份

十、订货须知

在订货时必须注明下列各项：

（1）         电炉与温度控制器的型号及名称。

（2）         需要数量。
