一、概述
LD-5型电子式拉力试验机是采用高精度信号调节器和单片微处理器等新技术，用于测量橡胶、塑料、铜线、钢丝等（3mm以下小截面金属材料）的力学性能试验设备。具有操作简单、精度高、用途广泛等优点。
二、 主要技术参数
最大力值： 5000N
示值相对误差：位移精度：±0.1；力值精度：1级
最小分辨率: 0.02%
量程： 20%、50%、100%
有效行程：800mm
速度范围:(无级调速)(10 ~ 400)mm/min
功率：400W
重量：约350Kg
外形尺寸：(1809×750×500)mm
额定工作电压：AC 220V（±10%）
工作环境：室温（0~40℃）范围内，相对湿度不大于80%

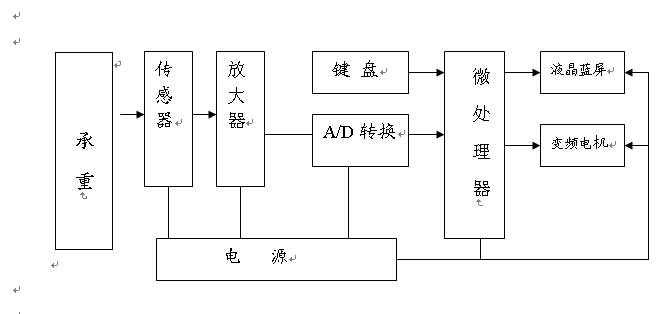

三、工作原理框图

四、工作原理简述

   仪器能实现试验过程自动控制。自动锁定破型峰值，能打印试验结果。能自动保存试验数据，掉电也可保存，共可以保存3000组数据（一组数据可任意设定1-10块数据）。并能对保存的数据进行查询和打印。试验数据可靠，操作方便。

结构简图

仪器由光杆、丝杆、变频传动加载机构、负荷传感器、控制器及打印机等组成。采用变频电机驱动，丝杆驱动横梁加载，负荷传感器及光电编码器实现位移反馈。

五、主要功能

时间：  年、月、日、时、分
编号设定： 1 ~ 9999个编号
拉力显示： 5位数显示拉力,4位数显示加载速率。1、随拉力实时显示，2、破型峰
值保持显示。
加荷速度显示：N/s（牛顿/秒）和mm/min（毫米/分钟）。
打印内容：年、月、日、编号、峰值拉力，进行试验判据和结果。
数据存储：
本仪表内存储的数据断电后仍然能够保留，恢复通电后能调取原存数据打印报告。本仪表内最大存储量是3000个测试单元，当你保存第3001个数据时，前面1500个数据被清除，第1501到3000个数据自动移到前面1500个数据处，第3001个数据保存在第1501个，其余的数据依然有效。
前面板布置图：
六、使用方法
（1）通电：

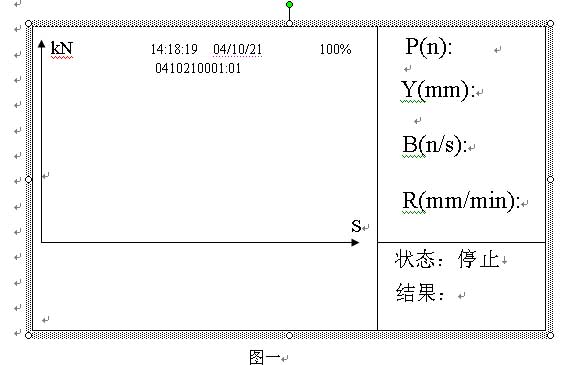

接通电源显示建仪画面，3秒钟后显示测试画面（如图一）,系统处于关闭状态。按“启动”键电机启动，系统进入运行测试状态。
（2） 系统设置：

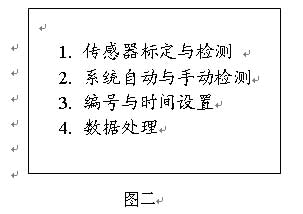

按“菜单”键，仪表即进入选择菜单状态（如图二）。在设置状态下再按“返回”键就退出设置状态。用“▲▼”键对光标上下移动，进行功能选择。
如图二，此时光标在1处，如按“确认”键，则进入系统标定菜单，具体操作见第七节标定与检测。
 用“▲▼”键对光标上下移动进行选择，如选择3，则进入系统设置菜单（如图三）。
1，时间处分别为日期年，月，日，时，分，秒的输入。日期月的输入，范围（1　～　12）。日期日的输入，范围（1　～　31）。日期时的输入，范围（0　～　23）。日期分的输入，范围（0　～　59）。一般来说时间无需调正，工作较长时间后，如时间出现偏差，可按照上述方法调正。如不需进行时间设置就不许输入任何值。
 2，序号处为试验编号的输入，范围（0　～　9999）。
　一般做完该次试验的数据后，编号自动加1，可以进行下一组试件的实验。如
    果“组号”不是连续的，可以输入相应的组号，再开始试验。
 3，组数处为试验组号的输入，范围（1　-　10）。
         如需做单个试验，则选择1，需做2个一组的试验选择2。如选择2，但如果没有做满2个而必须打印，则必须按“确认”键进入另一个菜单进行保存，此时可以按打印键进行打印，或再到查询菜单里查询打印。3-10依次类推。
4，液晶亮度设定输入，范围（1　-　30）。
 如在使用过程中,液晶屏的亮度发生变化,影响使用时,通过设置此参数可改变液晶屏的亮度，调节到正常位置。
* 设定参数：用“▲”键对光标位的数值进行改变，用“＞”键对闪烁位
  进行移动。
设定参数应依顺序设定，按“确认”键将按顺序设置，一直回到原始状态，设定值才设置完毕，如要取消，则按“返回”键则退出。
（3）自动和手动设置
1，自动选择（0或1）：
选择0为选择系统自动运行，电位器不起作用，系统按照设置的恒加载力值和恒速率速度自动运行。
选择1为选择系统手动运行，依靠电位器调节上升，下降快慢。（系统默认选择）。
2，引伸计（0或1）：（按用户需求另外订购）
选择0为选择有引伸计运行，位移以引伸计为准。
 选择1为选择无引伸计运行，位移以丝杆和编码器为准。（系统默认选择）。
3，控制选择（0或1）：
选择0为选择恒加载运行，以设置的恒加载力值运行。
选择1为选择恒速率运行，以设置的恒速率速度运行。
4，恒加载（25N/s~150N/s）：
 设置恒加载力值。
5,恒速率（40mm/min~400mm/min）：
设置恒速率速度。

（4） 清零
按第一次“清零”键，显示器显示0.0，（如出现小于2.0的数也属于正常，可以进行以下操作）。按第二次，显示器显示传感器的初始值（一般小于5.0N）。
（5） 用户试验方法
1：按“试验”进入检测状态，试件加荷断裂后，显示值为峰值显示，而且液晶屏能画出试件从加荷到断裂的曲线。
2: 如此时为运行测试状态，按“停止”键停止试验。
3：卸荷后，按“确认”键，可以显示出该次试验的数据（峰值）和以前统一
组号内的数据。
4：如果需要在同一份编号内检测3-10个试件时只要在卸荷后，再第二次按“试验”键进行第二个试件的检测，以下依次同样操作，在结束检测后按“确认”键进入数据画面如要打印就按一次“打印”键即可打印出该编号内的全部检测数据内容，不需打印按“返回”键退出。
5:在使用过程中可以调节电位器来控制变频电机的速度快慢。
（6）编号处理：
做完该次试验的数据后，组号自动加1，可以进行下一组试件的实验。如果“组　
号”不是连续的，可以输入相应的组号，再开始试验。关闭电源后重新开机，编号将自动从上一次的编号连续下去，不必自己重新输入编号。
（7） 数据查询：
因本仪器最大存储量为3000个单元，所以在调取原存数据打印时只能按日期和编号调用已存的数据。查询数据的操作如下：（如图四）1，按“查询”菜单后，显示“0000000000”表示输入要查询数据的年月日和编号。例如“0302180001”为2003年2月18日第0001号数据。
2，再按“确认”键，系统进行数据库处理，如找到和查询条件一样的数据就显示出来，如果没找到，就显示数据库中第一条数据。
3，可以用数字键“▲”、“▼”对数据库的数据进行向前查询和向后查询。
4，再查询状态下，按“打印”键可打印数据库的数据。
（8） 系统换档：
本系统有三档可供选择,按“换档”键进行切换5000N和2500N及1000N。在试验和标定时要注意所选的档位。

七、标定与检测
按计量法规定，本测力仪一年检定一次，且由当地计检局指定的法定计量部门进行。本机在使用中，除法定计量部门外，用户请勿随意进入标定状态，否则会将内部数据搞乱，本机将不能正常使用。

一，压力传感器的标定：
仪器通电十分钟后在试验状态下用计量秤进行，标定步骤如下：
1．用“换档”键选择要标定的档位（5000N或2500N或1000N）。按“清零”键清除传感器初值。

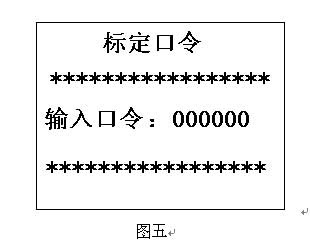

2．按“菜单”键，进入菜单画面(如图二)，选择1，进入标定密码菜单（如图五），输入标定密码：761013（用“▲”键对光标位的数值进行改变，用“＞”键对闪烁位），系统显示标定菜单（如图六）。系统显示标定零点，此时计量秤没加砝码，就是零点。按“确认”键，系统显示“20%”。
3．开始标定：装好计量秤，并打开底座前门，在电机的伸出端装上手柄，从额定载荷的20%开始标定，标定应为五点，（五点应为最大负载的20%、40%、60%、80%、100%），加载砝码当计量秤到达额定载荷的20%时，摇动手柄对仪器进行微调，直至计量秤达到水平位置。按下“确认”键，20%点位完成。同样依次标定40%、60%、80%、100%。当完成100%时，系统自动退出标定状态。但必须全部完成后，系统才保存本次标定值。
4．具体如下所示：先确认零点，系统显示“0%”，在零点状态按“确认”键，系统显示“20%”，，加载砝码至第二点的标准值时（如5000KN拉力机的20%为1000KN以计量秤为基准）时，摇动手柄，把计量秤调至水平位置，同时按下“确认”键，显示屏显示“40%”，然后继续加荷至第三点的标准值时（如5000KN拉力机的40%为2000KN，以计量秤为基准）时，同时按下“确认”键，显示屏显示“60%”，然后继续加荷至第四点的标准值（如5000KN拉力机的60%为3000KN，以计量秤为基准）时，同时按下“确认”键，显示屏显示“80%”，然后继续加荷至第五点的标准值时（如5000KN拉力机的80%为4000KN，以计量秤为基准）时，同时按下“确认”键，显示屏显示“100%”，然后继续加荷至第六点的标准值时（如5000KN拉力机的100%为5000KN，以计量秤为基准）时，同时按下“确认”键后本仪器自动退出标定，提示是否要保存。
5．如果标定的显示和测力机显示差值比较大时，要标定两次，一般只需一次。
6．标定完后将摇动手柄拿掉。

二，压力传感器的检测：
当标定完成以后，必须对系统进行检测，系统检测步骤如下：
   系统可任意检测6点数据，一般为标定的最大负载的零点和20%、40%、60%、80%、100%，也可任意位置检测。
1．用“换档”键选择要检测的档位（5000N或2500N或1000N）。按“清零”键清除传感器初值。
2．按“菜单”键，进入菜单画面（如图二），选择2，显示检测菜单（如图七）系统显示“1”，表示检测零点，此时计量秤没加砝码，就是零点。按“确认”键，系统显示“2”。按“试验”键启动电机开始加载。
3． 开始检测，检定为六点。当计量秤到达所要检测载额时，按下“确认”键，此点检测完成。同样依次检测第2，3，4，5，6点，系统确认后退出检测状态。
4．如下所示：先确认零点，系统显示“1”，在零点状态按“确认”键，系统显示“2”，按“试验”键启动电机开始加荷，加荷至第二点的标准值时（如5000N拉力机的20%为1000N，以计量秤为基准）时，同时按下“确认”键，显示屏显示“3”，然后继续加荷至第三点的标准值时（如5000N拉力机的40%为2000N，以计量秤为基准）时，同时按下“确认”键，显示屏显示“4”，然后继续加荷至第四点的标准值（如5000N拉力机的60%为3000N，以计量秤为基准）时，同时按下“确认”键，显示屏显示“5”，然后继续加荷至第五点的标准值时（如5000N拉力机的80%为4000N，以计量秤为基准）时，同时按下“确认”键，显示屏显示“6”，然后继续加荷至第六点的标准值时（如5000N拉力机的100%为5000N，以计量秤为基准），同时按下“确认”键。
5． 在检测画面下，按“打印”键，系统能打印出刚才检测的数据。

在标定或检测状态下按“返回”键，就退出所在的状态，数据不保存。
在进入标定或检测前的档位，就是本次标定或检测的档位。

八、注意事项
1.使用时电源电压必须准确无误。
2.传感器与主机连接的电缆不得有中间接头，如遇破损需更换电缆，并且接线准确无误。
3.使用时必须按说明书规定程序操作。
九、用户操作程序
本仪器采用电脑自控技术，一般用户无须对仪器进行矫正，特别不能按“标定”键，否则进入标定状态，破坏了出厂时标定的状态，仪器将不能正常工作。进行操作时可按下述方法进行。
用户操作实验可按下述三步先后次序进行操作：
  一、试验的准备：仪器通电预热十分钟后，先按“清零”键清零，使仪器进入正常工作状态后，进入系统设置中，查看设置选项是否有所改变，如有改变，则按照修改的方法改变，如不改变则退出。按“清零”键清除零点。
二、加载试验；开始加载前，装入试样，开始加载，试件拉裂后，卸荷，仪器自动记录该次试验的峰值。按“试验”键可进行该组试样中的另一试件进行试验，直至该组试样中的全部试件试验完，然后可进行第三步操作。
三、打印数据：当该组试样中的全部试件试验完毕后，按“打印”键，开始打印该组试样的试样数据。如不需打印，只需不按“打印”键。
四、一组试验完毕后，仪器自动进入下一组号，可以开始下一组试样的试验，重复二、三、四条之操作。
