1901、1902气体分析器

浏览次数：557            发布日期：2009-07-22            作者：admin

 1901、1902气体分析器每套仪器由三个、四个吸收瓶组成。以吸收法测定混合气体中CO2、不饱和 CNHM、O2、CO等组成。其优点是简单轻便、缺点是对比较复杂的混合气体的全分析不能满足要求。
 其中每个吸收瓶分为承受部分和作用部分，承受部分与大气相通；作用部分装有许多直立的玻管，它与梳形管和量管相连。梳形管末端的三通活塞能与气源、大气和吸收瓶相通。




 1-4 气体吸收瓶   5、气体量管、外套管   6：250ml水准瓶 7-8梳形架  9：三通活塞

仪器的准备
仪器的洗涤和安装
安装前，仪器的全部玻璃部分用洗液洗涤干净并干燥。按图1、2安装，用橡皮管小心将各部分连接起来，连接时玻璃管端面应对紧，并在每个活塞上涂上凡士林。于1-4吸收瓶中分别注入33%KOH溶液，焦性没食子酸缄溶液，氯化亚铜氨溶液和10%H2SO4溶液（吸收液的注入量稍大于吸收瓶的1/2），在吸收液上倒入5-8ml体液石蜡，以免空气和试剂接触；水准瓶中注入封闭液。
检查漏气
 先排除量管中的废气将三通活塞旋至量管与大气相通（位置a) ,提高水准瓶，排除气体至量管内液面上升至标线，关闭活塞。依次用同样方法使各吸收瓶作用部分的液面上升至标线。
 再将三通活塞旋至位置a，提高水准瓶，将量管内气体排出。把三通活塞旋至位置b，把水准瓶放在地板上，如果量管内液面稍微下降后保持不变，并且各吸收瓶的液面饿不下降，则表示仪器不漏气；反之则有漏气之处，应检查出来。
测定步骤
取样
各吸收瓶的液面应在标线上，将三通活塞旋至进气位置，放低水准瓶使气体吸入量管中少许。此时吸入的那份气体中混有梳形管及各支管的空气，不能当作试样，应排入大气中，故把三通活塞旋至位置a，升高水准瓶量管内液面升至标线以排出气体重复上述步骤4-4次。最后一次将气体自吸收瓶中抽回，当吸收瓶内液体达到标线时，关闭活塞。将水准瓶移近量管，对齐液面，等待1min后，读出气体体积V1。吸收前后气体体积之差即是气体中所含CO2之体积。在读取体积读数后，应检查吸收是否完全，为此重复上述过程，如果体积之差不大于0.2ml 即认为已吸收完全。
  按同样方法，依次吸收O2 CO，吸收后分别测得体积为V2 B3 。在吸收CO后，因气体中带有氨蒸气而对V3有影响，可将气体压入瓶4的H2SO4溶液中吸收，除去后再测V3。气体中所含O2、CO 体积为V1 B2 V2-  V3

 混合气体的吸收顺序
在混合气体中某一吸收剂所能吸收的组分不止一中，所以吸收顺序必须安排妥当，使干扰气体先被吸收。现以煤气为例来进行说明，各吸收剂对煤气中各祖份的作用情况见下表。

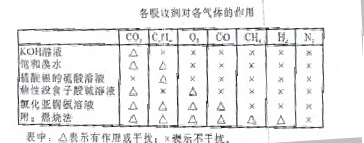

各吸收剂对各气体的作用

表中：△表示有作用或干扰，X表示不干扰
由表中可归纳如如下：
KOH溶液可吸收CO2，而其他组份对之不干扰，故可排第一。
硫酸银的硫酸溶液和饱和溴水可吸收CNHm 但溴水吸收后放出溴蒸汽，应在碱溶液中除去，故使用前应先吸去CO2 否则CO2在次损失不能测定，此溶液应在KOH溶液之后。
焦性没食子酸碱溶液吸收O2，但碱溶液也吸收酸性气体，所以应在吸收CO2之后再用，应排在KOH溶液之后。
氯化亚铜氨溶液吸收CO，但同时也吸收CO2、O2、CNHM，所以此三气体应先除去，本吸收液应排在第四。
燃烧法测定CH4、H2之前，必须已将CO2、O2、CNHM、CO除去。因为CNHM、CO也能燃烧，使最后结果计算复杂；CO2 、O2、则影响燃烧后生成CO2和燃烧用O2量的测量。所以四种气体吸收完毕再进行燃烧法测定。
 分析次序如下：
KOH溶液吸收CO2，饱和溴水或硫酸银 的硫酸溶液吸收CNHM；焦性没食子酸碱溶液吸收O2；氯化亚铜氨溶液吸收CO；燃烧法测定CH4及H2；剩余气体为N2
